Форум » Звукотехника » Усилители » Создаю ZD-50
Создаю ZD-50
raveДата: Пятница, 23.01.2009, 22:06 | Сообщение # 1
Admin
Группа: Администраторы
Сообщений: 24
Репутация: 0
Статус: Offline
Страница автора усилителя www.s-audio.com

Начал паять платы. 2 канала сразу. Так оказывается гораздо легче. меньше лазаешь за деталями. и один номинал впаял - больше к нему не возвращаешся!
Выложу фото с этапами пайки. Плюс всякие мысли по теме.

Грушу осилит грызущий...

raveДата: Суббота, 24.01.2009, 09:19 | Сообщение # 2
Admin
Группа: Администраторы
Сообщений: 24
Репутация: 0
Статус: Offline

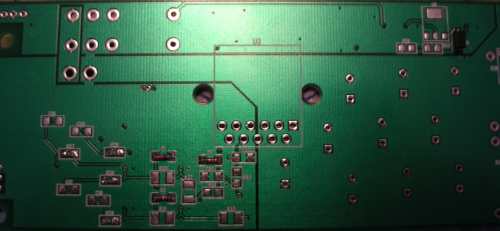

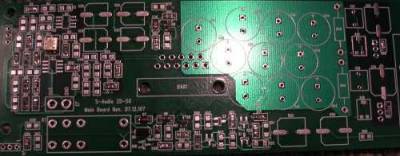

результат на утро субботы


размер пока маленький. вечером выложу новые.
Прикрепления: 5981881.jpg (10.9 Kb) · 0308159.jpg (18.7 Kb)

Грушу осилит грызущий...

raveДата: Суббота, 24.01.2009, 19:36 | Сообщение # 3
Admin
Группа: Администраторы
Сообщений: 24
Репутация: 0
Статус: Offline

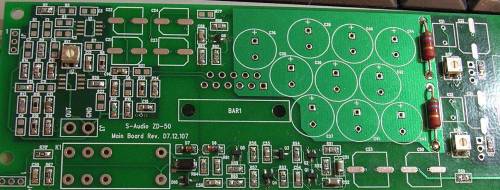

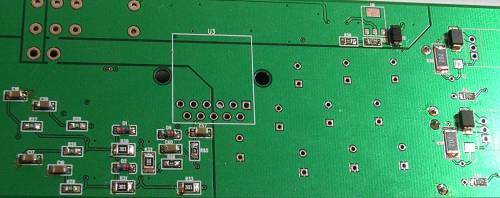

Состояние дел на вечер субботы. Пайка 2-х каналов сразу себя оправдывает.
Как паяю: флюс ФГА капаю по маленькой капельке с зубочистки, придерживаю пинцетом и быстро касаюсь паяльником.
Понял как картинки делать большими по нажатию, так что кликайте - там будет более детально видно...


Прикрепления: 4179511.jpg (134.2 Kb) · 0011816.jpg (102.4 Kb)

Грушу осилит грызущий...

raveДата: Воскресенье, 25.01.2009, 18:00 | Сообщение # 4
Admin
Группа: Администраторы
Сообщений: 24
Репутация: 0
Статус: Offline

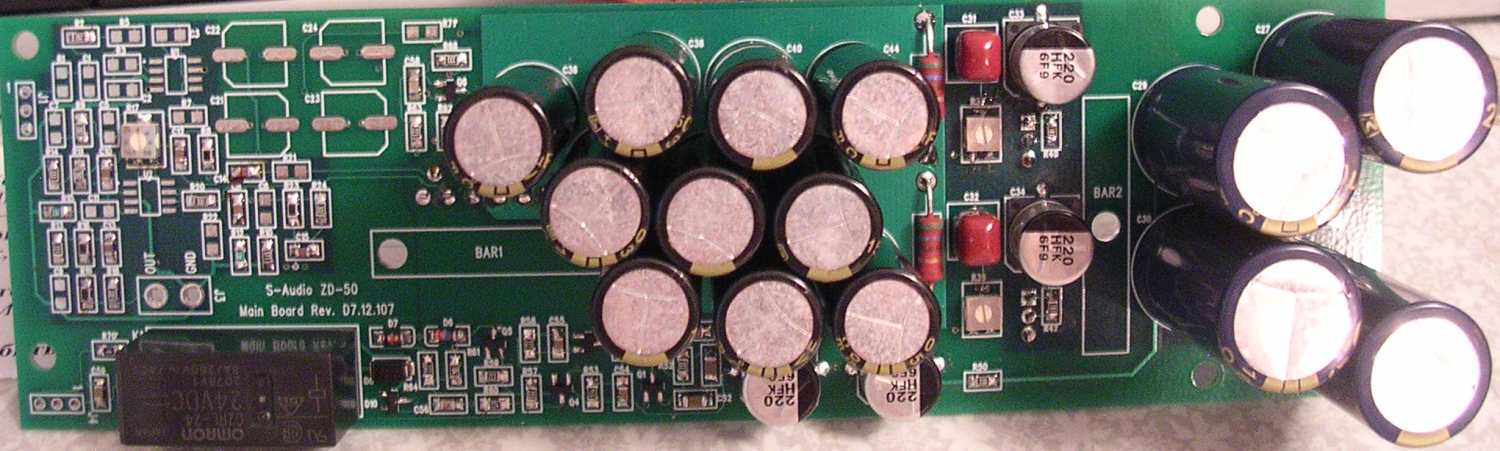

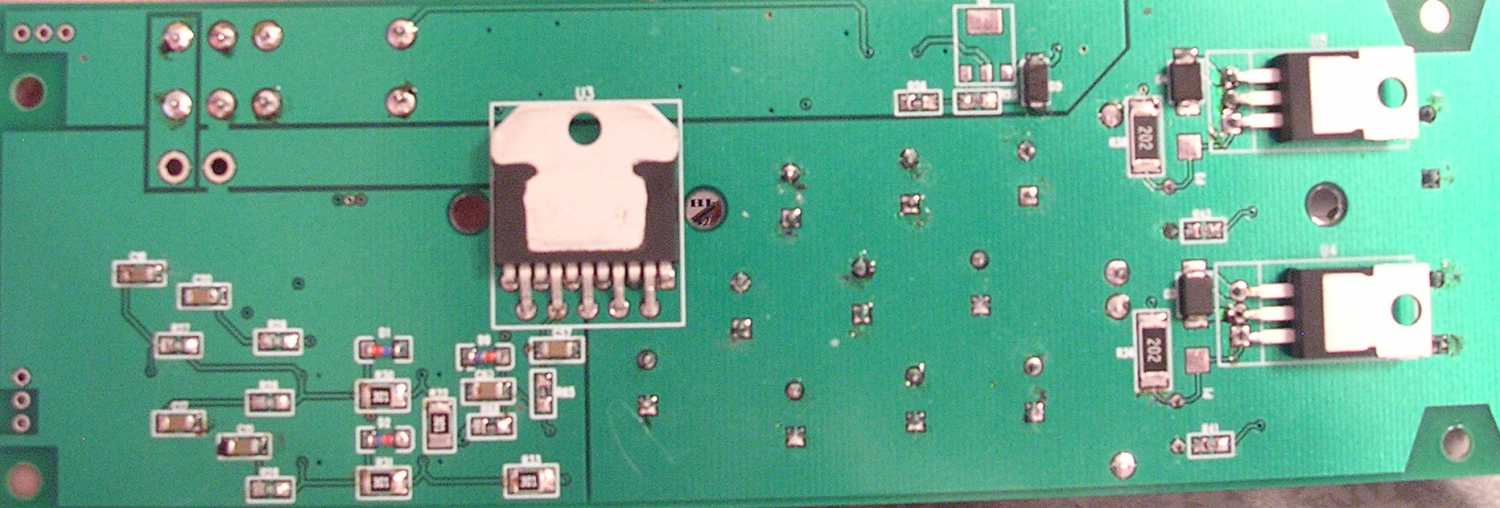

результат на конец воскресенья


осталась совсем не много, но вернусь к процессу как только придут трансформаторы, диоды и основные емкости выпрямителя.
Прикрепления: 8647885.jpg (87.8 Kb) · 1540647.jpg (69.0 Kb)

Грушу осилит грызущий...

raveДата: Суббота, 31.01.2009, 16:33 | Сообщение # 5
Admin
Группа: Администраторы
Сообщений: 24
Репутация: 0
Статус: Offline

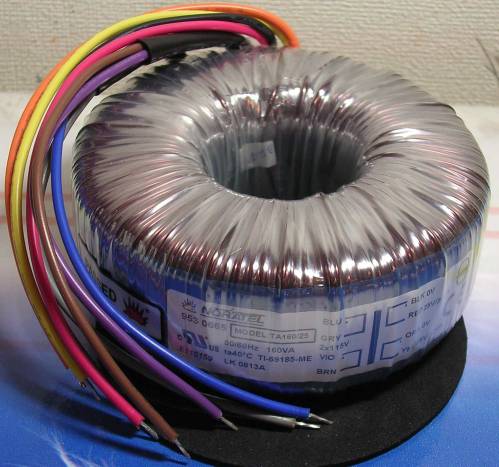

Пришли с фарнела трансформаторы. 4 вот таких красавца! )

Прикрепления: 6991358.jpg (168.3 Kb)

Грушу осилит грызущий...

raveДата: Воскресенье, 05.04.2009, 23:18 | Сообщение # 6
Admin
Группа: Администраторы
Сообщений: 24
Репутация: 0
Статус: Offline

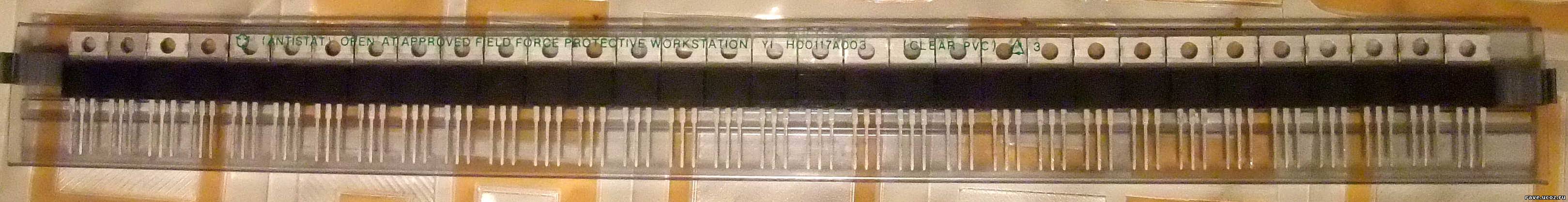

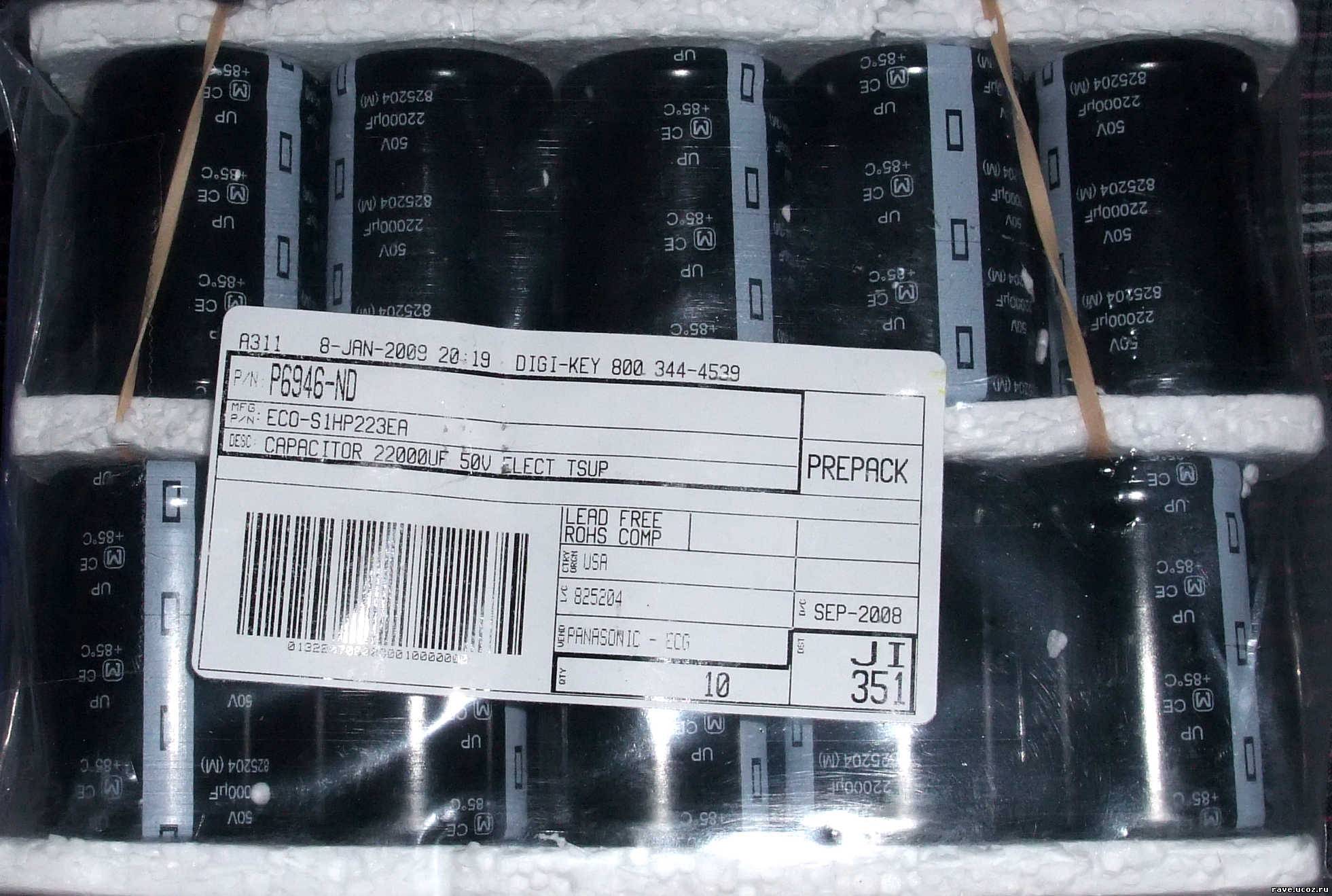

Фото пришедших конденсаторов и диодов

Прикрепления: 6788068.jpg (227.6 Kb) · 5525121.jpg (153.4 Kb)

Грушу осилит грызущий...

raveДата: Среда, 15.04.2009, 10:42 | Сообщение # 7
Admin
Группа: Администраторы
Сообщений: 24
Репутация: 0
Статус: Offline
Купил корпус для усилителя. Донором стал Амфитон 002. Радиаторы придется немного шкуркой обработать так как транзисторы на нем крепились снаружи - со стороны ребер.
Грушу осилит грызущий...

raveДата: Суббота, 23.05.2009, 12:50 | Сообщение # 8
Admin
Группа: Администраторы
Сообщений: 24
Репутация: 0
Статус: Offline
Фотография шасси где крепятся трансформаторы и будут прикручены фильтры питания.

Прикрепления: 9309968.jpg (237.4 Kb) · 8463736.jpg (228.8 Kb)

Грушу осилит грызущий...

raveДата: Среда, 23.09.2009, 10:26 | Сообщение # 9
Admin
Группа: Администраторы
Сообщений: 24
Репутация: 0
Статус: Offline
В связи с тем что 1 канал возбуждается я спаял 3 канал. осталось впаять только ОУ и пару деталюх. Возбуд скорее всего связан с тем что не могу до конца промыть хорошо плату. как не странно... сейчас паяю с помощью канифоли. флюсом буду только что нить не очень важное паять

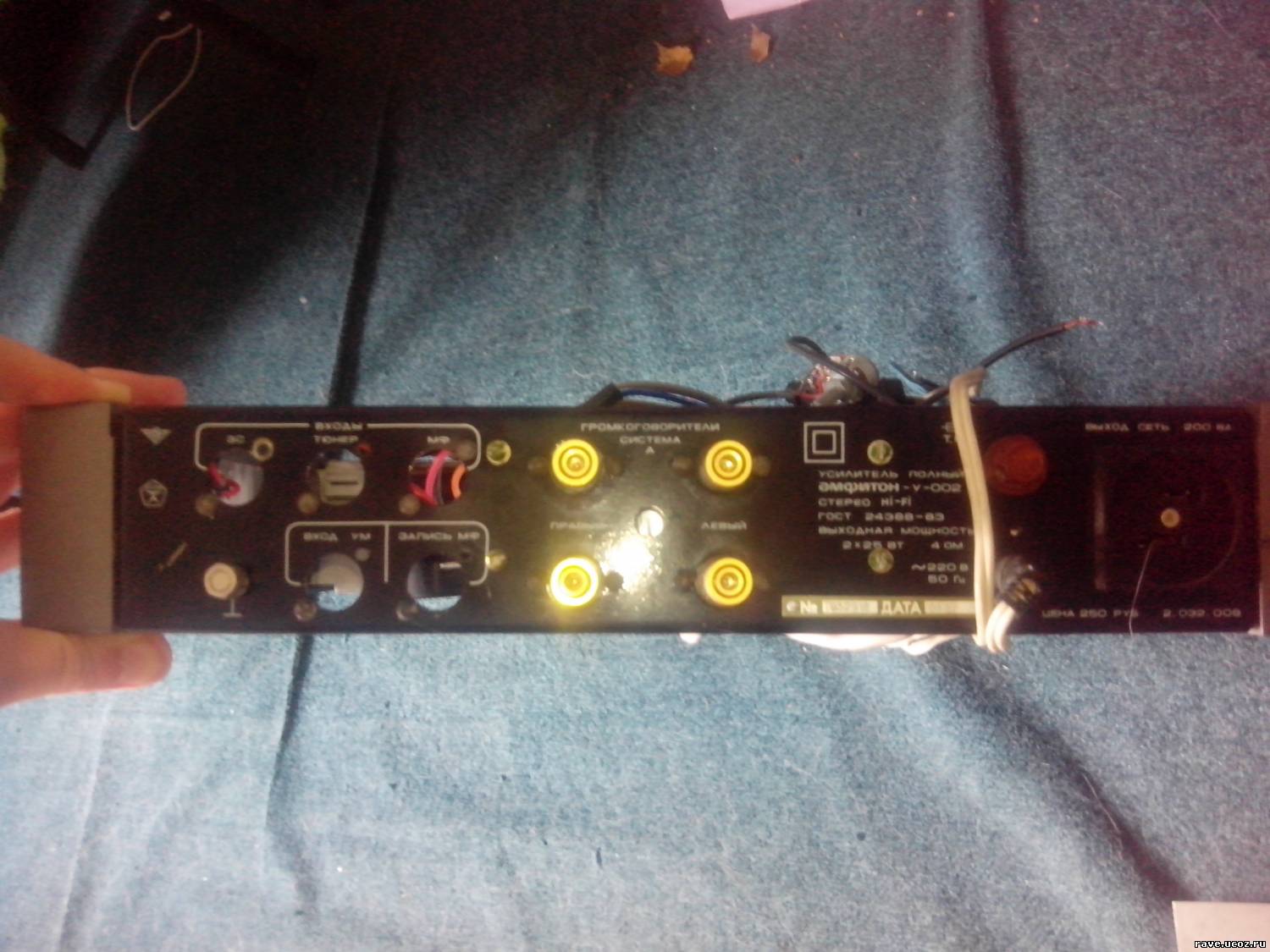

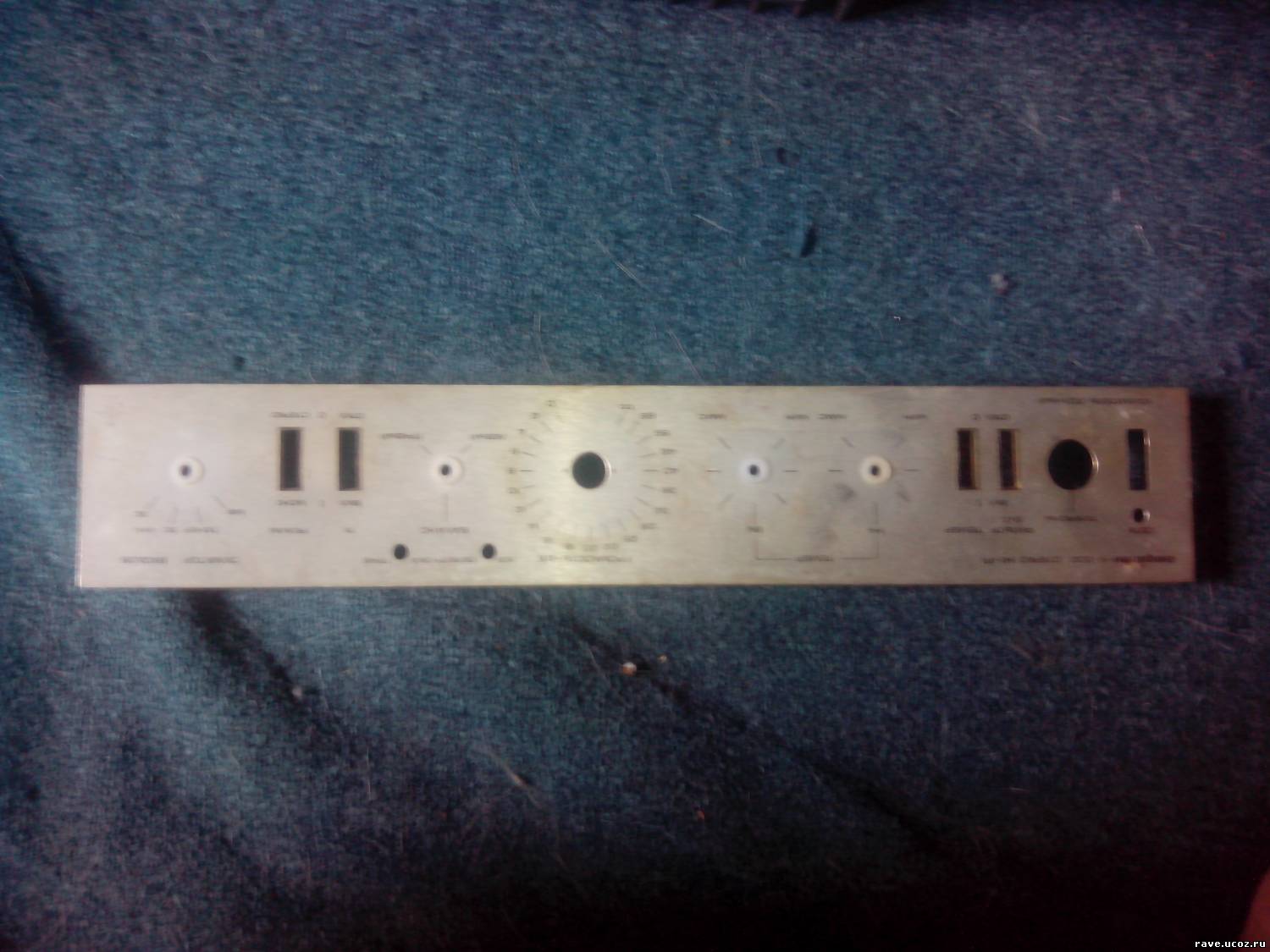

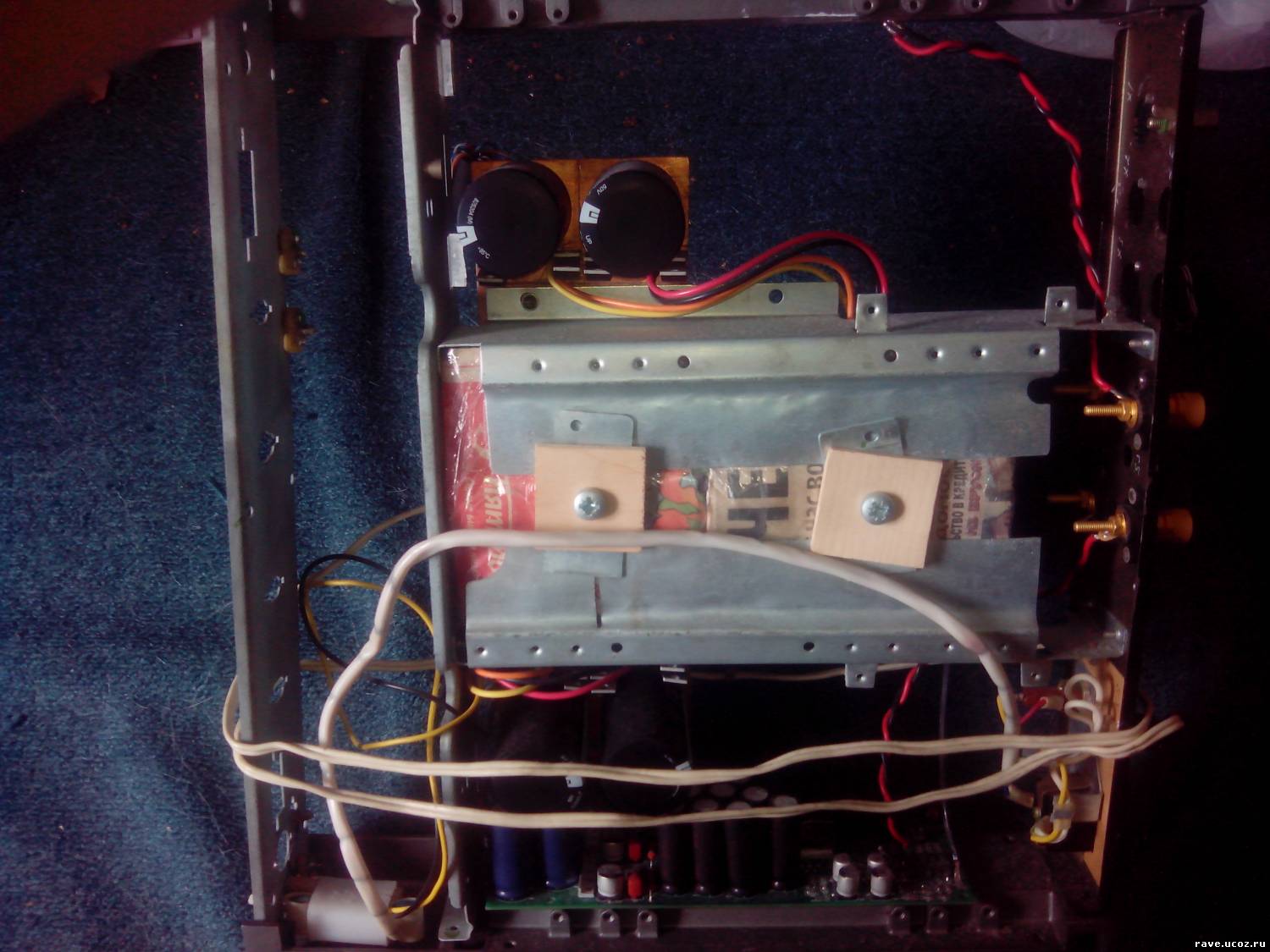

Вот так выглядит сейчас



Прикрепления: 3748232.jpg (201.5 Kb) · 6945339.jpg (149.2 Kb) · 1777718.jpg (133.6 Kb) · 6794356.jpg (154.7 Kb)

Грушу осилит грызущий...
